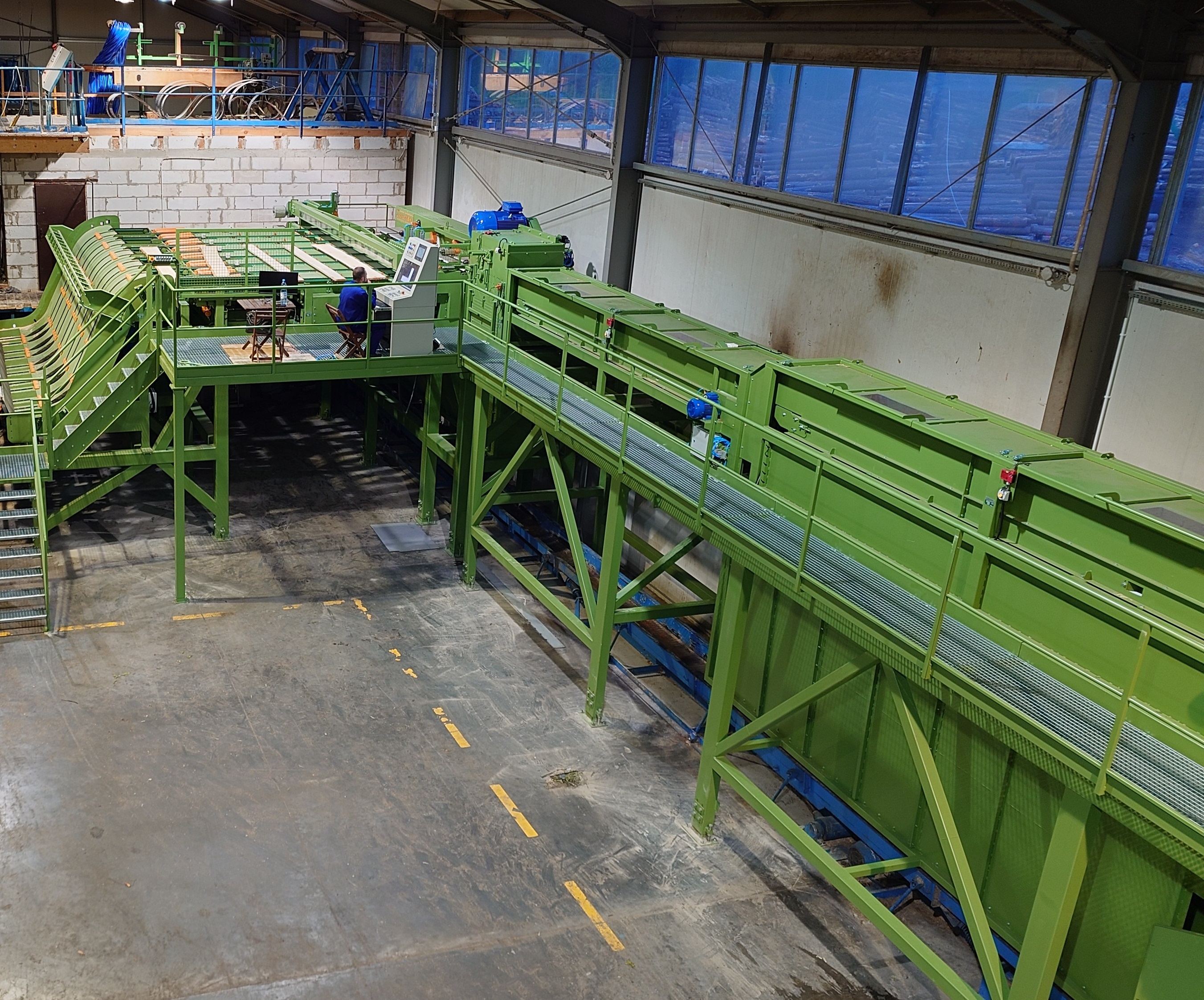

Automatyczna linia do obrzynania OOD-25
Linia serii OOD-25 przeznaczona jest do w pełni automatycznego obrzynania desek oraz bali. W skład systemu wchodzą:
- Podajnik łańcuchowy poprzeczny – na którym następuje wstępne wyrównanie ułożenia desek
- Podajnik centrujący odpowiadający za pomiar oraz ustawienie deski w osi obrzynarki
- Obrzynarka – wyposażona w dwa zespoły symetrycznie rozsuwane każdy po 6 pił napędzanych silnikiem 15 kW
- Odbiornik sortująco transportujący – oddzielający środkowy materiał od bocznych oflisów które automatycznie przenosi na jedną stronę maszyny np. do kontenera.
Linia dokonuje automatycznego pomiaru oraz ustawienia obrzynanej deski a następnie oblicza najbardziej optymalna szerokość deski, pod względem ustalonych kryteriów. Operator może ustawić np.:
- Szerokość najbardziej pożądanego surowca - system automatycznie dobierze przez ile pił ma być deka cięta (dzięki temu z bardzo szerokich desek możemy otrzymać np. 1 o szerokość 20 cm i wie o szerokości 12 cm)
- Próg ostrej krawędzi – istotny element optymalizacji przy deskach zbieżnych – gdy no sam koniec deski ma dużo mniejszą szerokość od pozostałej części linia wytnie deskę tak aby otrzymać jak najwydajniejszą szerokość ( pozostawiając końcówkę nie oberżniętą )
- Ilość pił czynnych – parametr umożliwiający wycinanie np. łat, kontrłat z brzegów deski-bala
Wymiar deski wyjściowej może być zaokrąglony do konkretnej wartości np. do pełnych centymetrów. Dodatkowo system wyposażony jest w pomiar grubości podawanego materiału dzięki czemu automatycznie dobiera prędkość cięcia oraz oblicza ilość ( długość i objętość ) otrzymanego surowca.
Dane techniczne:
Wymiar podawanego surowca
- Grubość 20 - 80 mm
- Szerokość 100 - 650 mm
- Długość pomiaru 2 - 6 m (opcjonalnie 1,8 - 5 m lub 2 - 8 m )
- Maksymalna długość obrzynania 6,5 m (opcjonalnie 6 lub 8,5 m)
Maksymalna szerokość materiału wyjściowego
- Dla pił wewnętrznych 550 mm
- Dla pił zewnętrznych 2 x 160 mm (np. 2 x 2 x 80 mm)
Zasilanie
- Elektryczne 400 V 80 A (moc zainstalowane 42 kW)
- Powietrze 6 bar 240 Nl/min
- Wydajność: 25 mb/m dla deski o grubości od 20 do 32 mm
